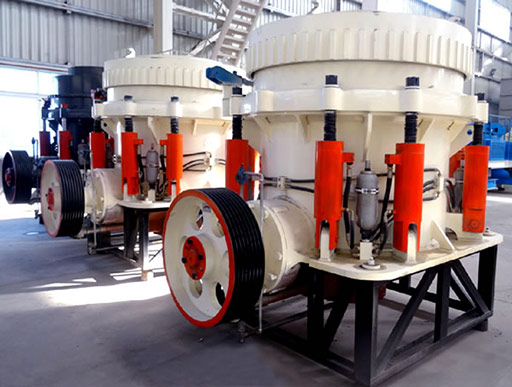

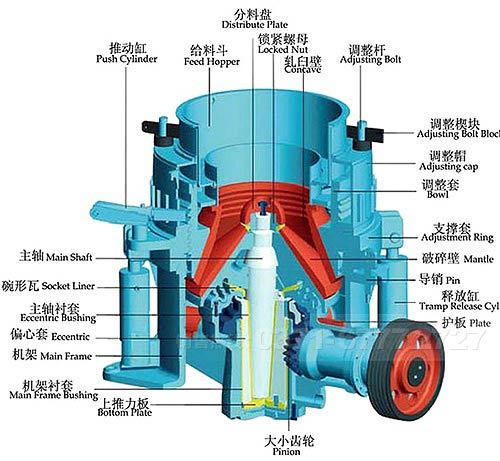

復合圓錐破碎機，目前礦山及各行業破碎工藝中較為常見的一類破碎設備，其設備性能及配置都遠遠高于其它破碎設備，大大提高了工作效率。因而本文著重對設備進行分析講述，以下是解析復合圓錐破碎機的配件。

1、機架：復合圓錐破碎機機架的基礎通過橡膠墊安放在水泥基礎上，復合圓錐破碎機基礎與電動機的基礎是一個整體。

2、調整環：調整環和支撐環靠鋸齒形螺紋聯接，借旋轉調整環使定錐上升或下降，從而調整破碎機排放口的大小。

3、主軸：復合圓錐破碎機主軸粗而短，承受的破碎力更大；另外主軸采用下端過熱配合固定在破碎機底座中，動錐通過球面瓦放置在主軸上，偏心總成繞主軸轉動驅動錐擺動擠壓破碎礦石。

4、偏心套總成：偏心套總成包括偏心套、偏心套軸套、大齒輪、配重及配重護罩，整個偏心套由一組推力軸承支撐，使其圍繞靜止的主軸旋轉。偏心軸可適應不破碎的需求，可以根據物料性狀改變沖程，只需旋轉偏心軸套即可獲得不同的偏心距，并使產品曲線和生產率得到優化。

5、動錐：動錐由安裝著球面瓦的瓦架支撐，動錐和可更換的動錐襯板一起構成轉動或驅動的破碎部件，與定錐和定錐襯板形成破碎腔，在生產中將破碎力傳到機架上。動錐下面鑄有裙?fàn)顧n油板，防止飛濺的油從迷宮式密封圈滲出。

6、定錐：定錐外徑上加工有螺紋，通過與調整環內的重級螺紋嚙合支撐在調整環內，可以調整的定錐襯板牢牢固定在定錐上。

7、飛輪：復合圓錐式破碎機飛輪一般都配置兩個飛輪，對稱布置，其中一個飛輪兼作皮帶輪。小型破碎機中，也有采用一個飛輪的（兼作皮帶輪）；技術人員在設計飛輪時，一般先給定一直徑，然后根據轉動慣量定出飛輪質量。對于鑄鐵飛輪，其圓周速度不得大于30m／s。
