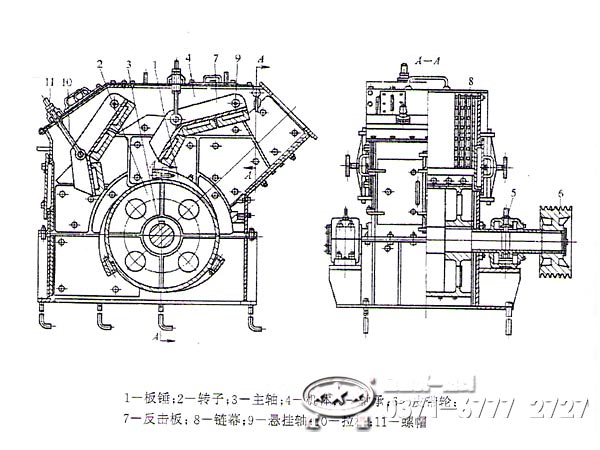

粘土單段破碎機主要是由轉子、軸承部、排料篦子、承擊板、殼體和驅動部分等部件組成，主要靠破碎機錘頭在上腔中對礦石進行強烈的打擊，礦石對反擊襯板的撞擊和礦石之間的碰撞而使礦石破碎。

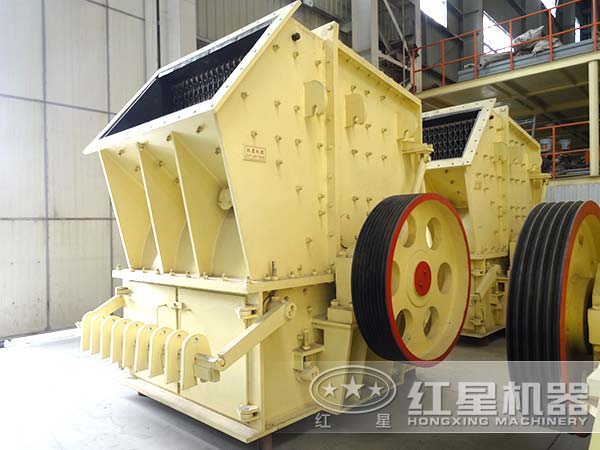

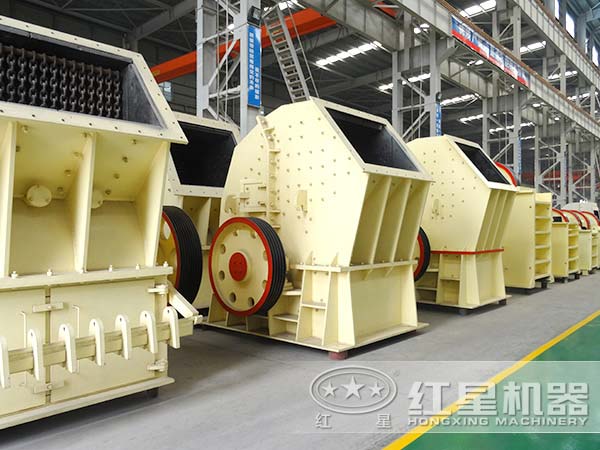

粘土單段破碎機圖片

工作原理

粘土單段破碎機的破碎錐體裝在豎軸上，它的外面鑲著高錳鋼襯板并用固定圈及壓緊螺母固定，襯板與錐體之間澆鑄著鋅合金使它們緊密地結合在一起。粘土單段破碎機豎軸在星形架的中心上有一個固定懸點。當破碎錐擺動時，豎軸中心線就以固定懸點為頂點作錐面運動。破碎錐的上部懸架部分是由支承環、錐形套、固定套組成的。錐形套下部的錐形端支承在支承環上，其側面支承在固定套的內面上。

當破碎錐擺動時，錐形套下部的支承面和它的側面就沿著支承環和固定套的內面擺動。在錐形套上面的外套及螺母，是用來提高或落下破碎錐的，借以調整排料口的大小。偏心軸套被傘齒輪帶動在鋼軸套內旋轉，由于粘土單段破碎機的旋轉使破碎錐進行擺動。破碎錐的豎軸裝在偏心軸套的斜搪孔中，這個搪孔的中心線與碎石機的中心線成偏心，因此當粘土單段破碎機偏心軸套旋軸時，豎軸的中心便以固定懸點為頂點作錐面運動，從而破碎巖石。

性能優勢

1、可以將大塊礦石一次破碎到入磨需要的粒度，從而取代傳統的兩段破碎，簡化工藝流程、節約生產費用。

2、具有全回轉大質量錘頭、可調整破碎板、順向篦子、安全門等結構特點。適應了入料粒度大、破碎比大、一次入磨的工藝要求。

3、粘土單段破碎機適用于中等硬度脆性物料的單段細碎，可取代傳統的三級破碎作業系統，單個錘頭重量大、轉子轉速高、錘頭經久耐用。

4、粘土單段破碎機破碎出的和物料粒度非常細，并且加工加工骨料粒形好，設備的出料粒度在3-150mm范圍可任意調整。

技術參數
